Laporan Akhir 1 (Percobaan 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

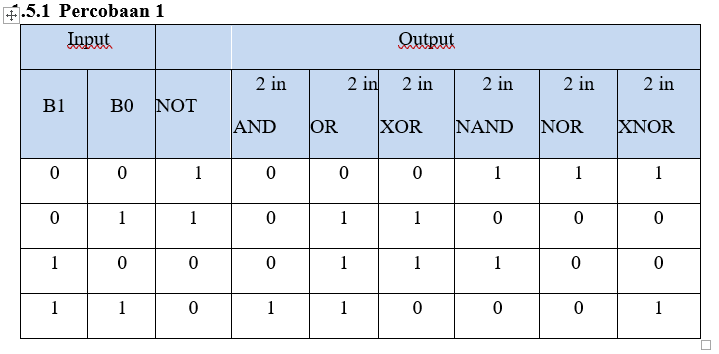

1. Jurnal

2. Hardware

3. Video Pratikum

4. Analisa

5. Link Download

1. Jurnal [kembali]

2. Hardware [kembali]

3. Video Pratikum [kembali]

4. Analisa [kembali]

1. Analisa ketika B0 diganti dengan clock dan B1 aktif terus output LED = "1"



Gerbang NOT tidak dipakai karena hanya mempunya satu kaki input dan output,hal ini yang menyebabkan sinyal outputnya tidak ada perubahan,

  Gerbang NAND diaman untuk saat BO nya tidak aktif atau bernilai 0, output LED akan bernilai.
Pada saat B0 aktif,ouput LED sesuai dengan clock, saat clock B1 bernilai 1, dan clock juga bernilai  1 maka akan memberikan output berlogika 1 dan senaliknya

Gerbang OR
Pada saat B0 tidak aktif,  output LED akan aktif sesuai clock, outputnya  berlogika 1 jika salah satu input diberikan logika 1 sesuai dengan konsep OR, dan akan berlogika 0 jika semua input berlogika 0.

Pada saat B0 aktif, ouput LED selalu on,  akan  berlogika 1 jika ada salah satu atau kedua inputnya berlogika 1 yang merupakan konsep OR

Gerbang X-OR

Pada saat B0 tidak aktif,  output LED sesuai dengan clock,  akan berlogika 1 jika kedua inputnya berbeda.

Pada saat B0 aktif,  ouput LED akan tidak aktif sesuai dengan clock, output bernilai 1 jika kedua input nya memiliki logika yang berbeda. Pada awal clock berlogika 0 dan B1 bernilai 1 sehingga output berlogika 1 yang merupakan pronsip XOR

                                     Gerbang NAND

Pada gerbang logika NAND saat nilai inputnya bernilai 1 dan salah satu kakinya ke clock dan akan menghasilkan gelombang sama dengan clock, namun ketika inputnya bernilai 0 dan satu kakinya lagi ke clock maka gelombangnya akan selalu 1

     Gerbang NOR

Pada gerbang NOR saat salah satu inputnya bernilai 0 dan kaki satu lagi terhubung dengan clock maka gelombang output akan berlawanan dengan clock karena NOR akan bernilai 1 apabila clock bernilai 0, namun saat input yang 0 diganti dengan 1 maka tidak ada output pada NOR karena NOR memiliki sifat kebalikan dari OR.

      Gerbang X-NOR

Pada saat B0 tidak aktif, ouput LED berlawanan dengan clock,  output bernilai 1 jika kedua input nya memiliki logika yang sama. Pada awal clock berlogika 0 dan B1 bernilai 1 sehingga output berlogika 0.

Pada saat B0 aktif, output LED sesuai dengan clock, Jadi, pada saat clock berlogika 1 dan B1 berlogika 1 maka output bernilai 1 sesuai dengan prinsip dari X-NOR
