Sensor accelerometer
Untuk mengetahui bagaimana prinsip kerja rangkaian sensor accelerometer dengan mengaplikasikan vibration sensor dan menggunakan op amp.
2. Komponen Rangkaian [kembali]
1. Resistor 10k Ohm
gambar 1 resistor
Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.
2. library proteus sensor vibration

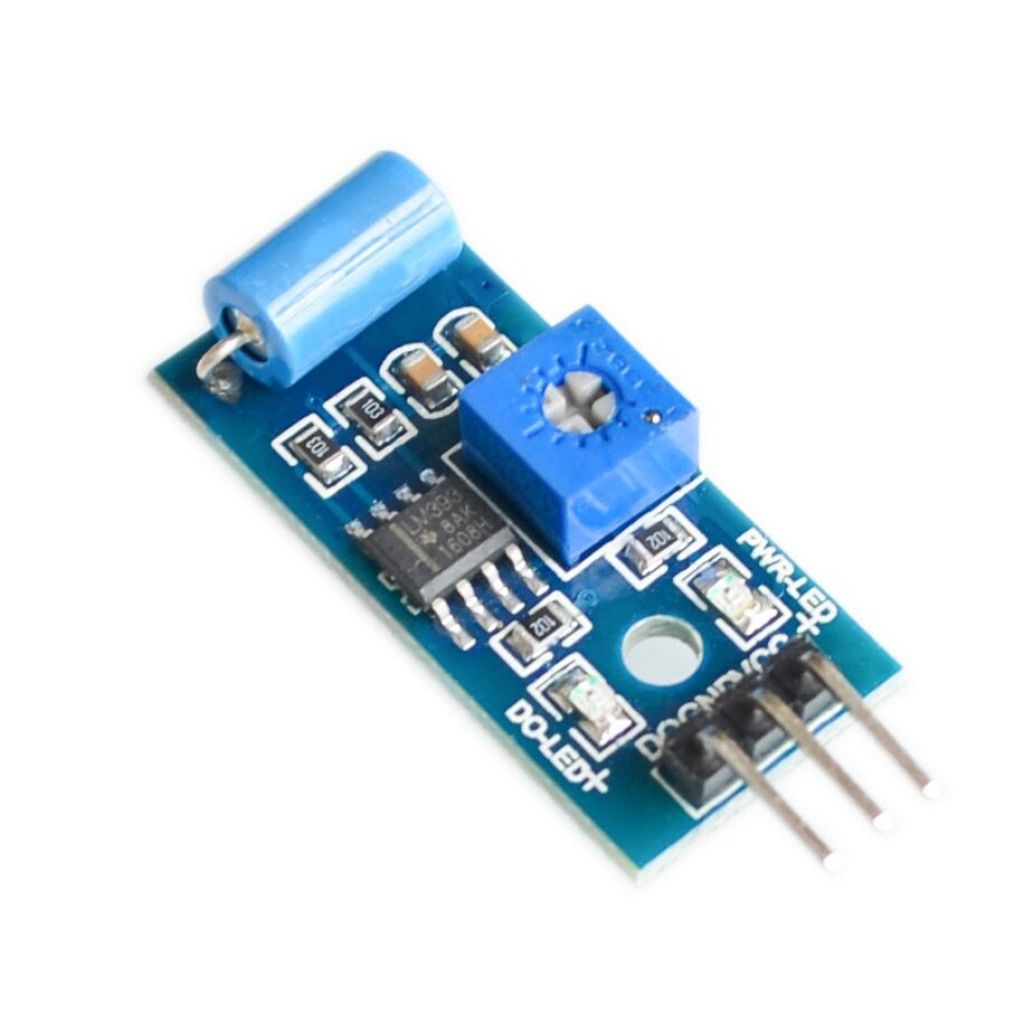

gambar 2 vibration sensor
Sensor getaran adalah suatu alat yang berfungsi untuk mendeteksi adanya getaran dan akan diubah dalam ke dalam sinyal listrik.
3. Ground
Fungsi grounding adalah untuk memberikan perlindungan pada seluruh sistem. Grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting.
gambar 3 ground
4. Vcc
gambar 3 vcc

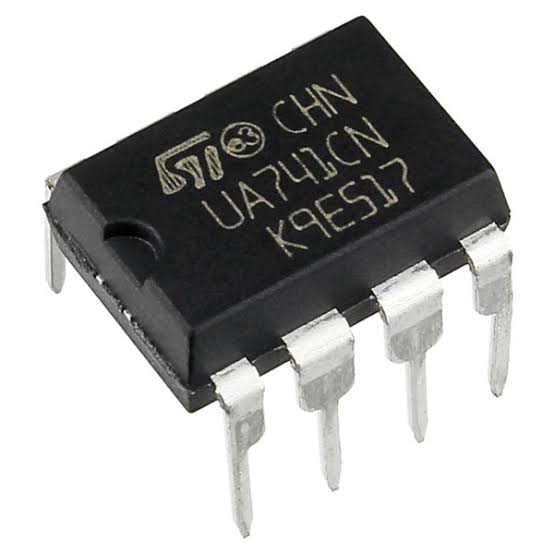

gambar 4 op-amp
gambar 5 buzzer
Accelerometer adalah sebuah perangkat yang mampu mengukur sebuah kekuatan akselerasi. Kekuatan ini mungkin statis (diam) seperti halnya kekuatan konstan dari gravitasi Bumi, atau bisa juga bersifat dinamis karena gerakan atau getaran dari sebuah alat akselerometer. Accelerometer merupakan sebuah tranduser yang berfungsi untuk mengukur percepatan, mendeteksi dan mengukur getaran, ataupun untuk mengukur percepatan akibat gravitasi bumi. Accelerometer memiliki tipe yaitu, capasitive, piezoelectric,piezoresistive,hall effect,magnetoresistive, heat transfer.
Operasi Dasar Accelerometer
Akselerasi menciptakan kekuatan yang ditangkap oleh mekanisme pendeteksi gaya accelerometer. Jadi akselerometer benar-benar mengukur kekuatan, bukan akselerasi. Dasarnya mengukur akselerasi secara tidak langsung melalui sebuah gaya yang diterapkan pada salah satu sumbu accelerometer.
Hukum Gerak Newton Kedua mengatakan bahwa Akselerasi (m / s2) suatu benda berbanding lurus dengan arah yang sama dengan Gaya Bersih (Newton) yang bekerja pada tubuh, dan berbanding terbalik dengan massanya (gram).
Akselerasi = Force (Newton)
(M / s2) Massa (gram)
(M / s2) Massa (gram)
Akselerasi menciptakan kekuatan yang ditangkap oleh mekanisme pendeteksi gaya accelerometer. Jadi akselerometer benar-benar mengukur kekuatan, bukan akselerasi. Dasarnya mengukur akselerasi secara tidak langsung melalui sebuah gaya yang diterapkan pada salah satu sumbu accelerometer.
Sensor getar dan sensor accelerometer mendeteksigetaran dan pergerakan tanah,data tersebut akan diolah menggunakan rumus British Geological Survey untuk menjadi satuan Skala Richter. Setelah data sensor selesai diolah dan dihitung,lalu hasil data tersebut dibaca apakah alat tersebut mendeteksiadanya gempa atau tidak, jika alat tersebut mendeteksi maka buzzer akan aktif dan lcd akan menampilkan besar gempa, jika tidak maka alat akan membaca ulang datasensor.
Berikut merupakan bentuk grafik dari tiga sensor pada daerah kerja menunjukkan bahwa pada jarak getaran gempa yang semakin dekat, kurva mendekati linier, sehingga sensitivitas sensor semakin besar, sedangkan pada jarak maksimum sensitivitas sensor sangat kecil
grafik 1 sensor accemerometer
Rangkaian sensor accelerometer dengan mengaplikasikan vibration sensor dan menggunakan Op Amp.
gambar 6 ragkaian aplikasi
Ketika logic state bernilai satu maka arus akan mengalir menuju resistor dan masuk ke kaki non inverting pada op amp, karena op amp digunakan untuk menaikkan tegangan maka tengangan keluaran akan menjadi lebih besar dan dapat menyalakan buzzer. Buzzer memiliki tegangan kerja sebesar 12V maka tegangan output dari sensor gas harus diperkuat terlebih dahulu sampai minimal 12V agar buzzer bisa bekerja. untuk menguatkan tegangan tersebut maka menggunakan op-amp. op-amp yang digunakan adalah op-amp detektor non inverting sehingga besar tegangan yang keluar adalah 15V. karena tegangan sudah melebihi tegangan kerja buzzer maka buzzer bisa berbunyi. Ketika logicstate bernilai 0 maka arus tidak mengalir dan buzzer pun mati.
5. Video Rangkaian [kembali]
1. Video tutorial [Download]
2. Rangkaian sensor [Download]
3. Datasheet dan materi sensor [Download]
4. library sensor [Download]
.[menuju awal]5. Video Rangkaian [kembali]
2. Rangkaian sensor [Download]
3. Datasheet dan materi sensor [Download]
4. library sensor [Download]
