Analisa Percobaan 2 :
1. Pengaruh
masing2 input terhadap nilai tampilan 7 Segment
Jawab:

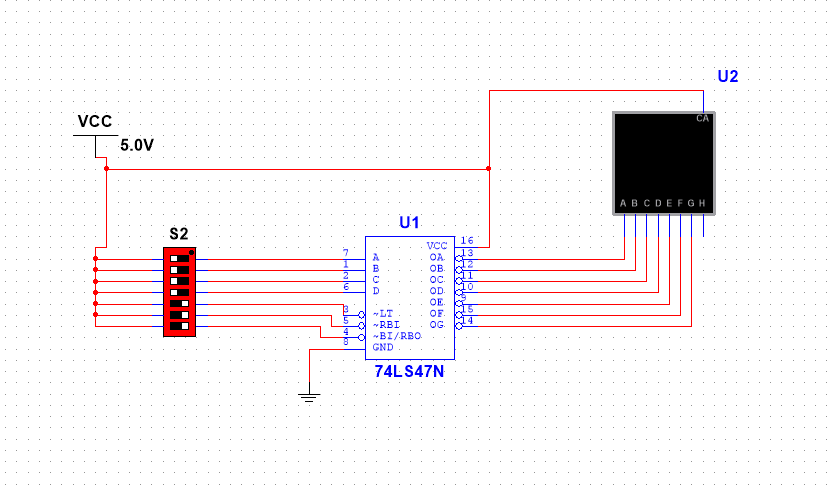

Pengaruh masing masing input pada nilai 7 segmen terletak pada
konfigurasi pin IC 7447. Dimana Decoder BCD,alur input data BCD terdiri dari 4
line input atau masukannya berupa bilangan BCD 4-bit yang dimana terdapat empat
masukan yaitu A,B,C,dan.D. Selanjutnya terjadi pengkodean pada bilangan BCD yang
akan menyalakan ruas-ruas yang sesuai pada 7 segment. LT(Lamp Test) berfungsi untuk untuk menyalakan semua LED pada penampil 7
segmen, dimana saat diberikan logika LOW pada LT tersebut maka LT akan
aktif. BI ( Blanking Input)
berfungsi untuk mematikan keluaran dari IC. Bila diberi logika “0” maka semua
keluaran IC akan berlogika “1” dan seven segment akan mati. RBO (Riple blanking
Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable
output), yang dimana jalur Ripple Blanking
Input akan aktif pada saat diberikan logika low.
2. Apa yg terjadi
jika tidak ada IC 74LS47N
Jawab :
Apabila tidak ada IC 74LS47N maka yang terjadi adalah tidak ada
tampilan pada 7 segmen atau Display 7
segmen tidak akan beroperasi karena sinyal input dari switch tidak dapat langsung
terkirim ke 7 segmen.Selain itu karena IC 74LS47N
Memiliki fungsi untuk mengubah kode bilangan biner menjadi display 7 segmen.
